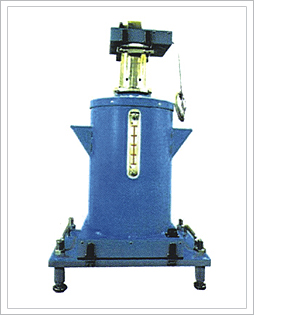

스팀(증기)발생장치장치
본 장치는 미국자동차안전규격(SAE J953 JUN84), 오스트레일리아 디자인 규격(ADR
15), 유럽공동체규격(EEC/317)으로 규정된 스팀(증기)발생장치입니다.
본 장치는 Power 제어부와 스팀발생부로 구성되어있고 Power 제어부에서 스팀의 토
출량을 제어할 수 있습니다.
스팀토출량(Grain/hour)과 전압과의 관계는 연산표에서 구합니다.
|
|
 |
사양 Specification |
|
|
| Steam 토출량 |
64.8-388.8 g/h (1000-6000 Grain/hour) |
| 열손실 |
75W 이하 (주위온도 -1± 1℃에서 비등점시) |
| 스팀발생량교정 |
스팀발생량과 전압표시치의 환산표
주위환경온도 약-1℃와 상온(24℃부근)의 두점에서 교정 |
| 히타 |
500W Max. AC100V |
| 스팀용기 |
3.785 Liter |
| 노즐 |
내경 φ15, 길이 1000mm, 재질 Bs |
| 증기산란실 |
직경 ... φ75, 길이...115mm, 증기토출구멍 ... φ6 x 6개,
증기토출구멍위치 ... 밑면에서 25mm, |
| Fan |
AC 100V(0.3A), 정압 ... 49Pa, 풍량 ... 0.07-0.1㎥/min |
| 표시계 |
Digital 교류전압계 (히타인가전압용)
측정범위 ... 0-150V(RMS) |
| Dial 눈금 |
Power Control용 눈금은 20등분 |
| 전원 |
AC100V, 60Hz(5.5A) |
| 크기 |
스팀발생기 ... 665 x 260 x 260mm
Control Box ... 105 x 287 x 360mm |
| 중량 |
스팀발생기 ... 9Kg, Control Box ... 7Kg |
| Cable |
연결 Cable(10m), Fan용 전원 Cable(1m), 전원 Cable(5m) |
|
스팀발생기 각 규격대비표 |
|
|
| |
ADR 15규격(오스트레일리아) |
EEC/317 규격(유럽공동체 규격) |
SAE J953 규격(USA 규격) |
수용기 용량 |
2 Liter 이상 |
2.25 Liter 이상 |
1 gal(3.8L) 이상 |
Heater 용량 |
500 watts |
열손실 |
환경온도 -1℃ |
환경온도 -3℃ |
환경온도 -18℃ |
| 75W 이하 |
75W 이하 |
75W 이하 |
FAN |
정압 |
5mmH20 |
풍량 |
0.05-0.1㎥/min |
0.07-0.1㎥/min |
증기발생량 |
환경온도 -1℃ |
환경온도 -3℃ |
환경온도 -18℃ |
| (65g/sec)n,n좌석수 |
(70± 5g/sec)n,n좌석수 |
1000-6000 grain/h |
| 60-390g/h |
60-390g/h |
60-390g/h |
증기토출구 |
홀직경 : φ6mm |
홀직경 : φ6.3mm |
| 홀갯수 : 6개 |
홀갯수 : 6개 |
Nozzle |
길이 : 10㎝ |
| Inside Dia : 1.5㎝ |
| 재질 : Brass |
증기발생기
산란실 |
Length 표 : 11.5 |
Length 표 : 11.5 |
Length 표 : 11.5 |
| Inside Dia : 7.5㎝ |
Inside Dia : 7.5㎝ |
Inside Dia : 7.5㎝ |
| 홀위치 |
홀위치 |
홀위치 |
| 바닥위치에서 2.5㎝ |
바닥위치에서 2.5㎝ |
바닥위치에서 2.5㎝ |
| 높이에 φ6mm 홀, 6개 |
높이에 φ6.3mm 홀, 6개 |
높이에 φ6.3mm 홀, 6개 |
※ 주문시에 적용할 규격을 지정해주십시오.
|
| |
|
| |
|
|
|
|
|
